Monitoraggio di stringa
12 sensori Hall da 50A per 2 ingressi ciascuno. Misura continua della corrente su ogni stringa, acquisita in tempo reale e trasmessa alla piattaforma SunGuard.
Quadri di campo
Quadro DC da 32 ingressi con 16 canali di misura da 50A. IP66, RS485 Modbus RTU, alimentazione ausiliaria 24VDC integrata. Progettato per convivere con inverter di marche diverse, su impianti di qualsiasi taglia.
Stringhe
SG-QDC32/16

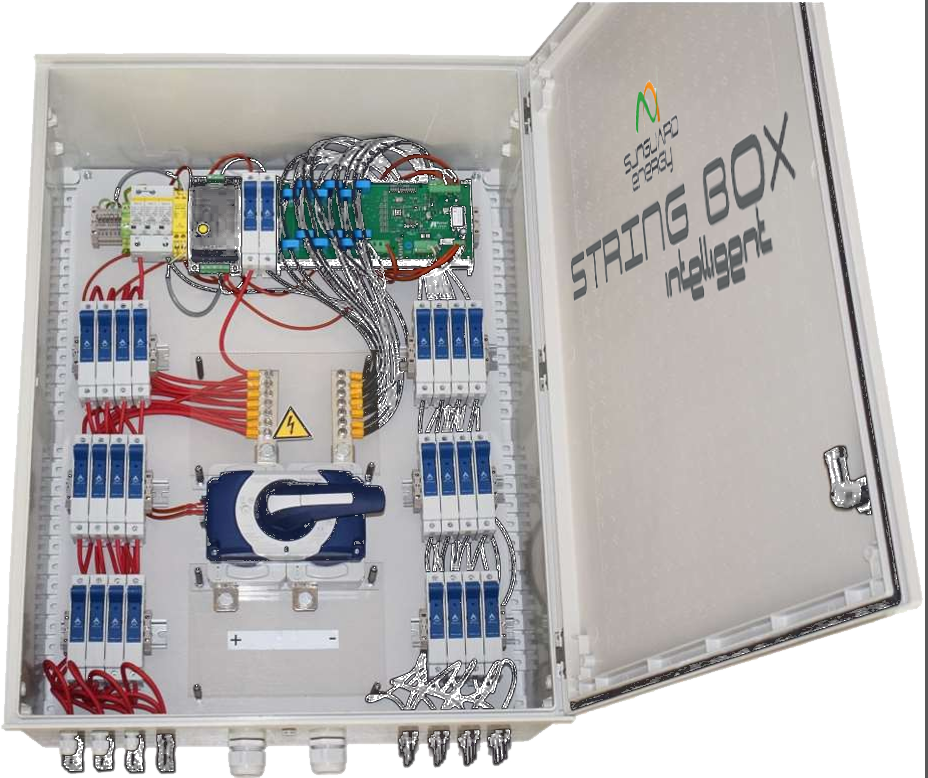

Gli String Box SunGuard si installano su ogni tipologia di inverter e impianto. Monitorano la corrente di ogni stringa e possono essere dotati di bobina di sgancio.
Comunicano con la SunGuard Box via RS485 e integrano un’alimentazione 24VDC e una porta seriale aggiuntiva per una o più Sensor Box.
In sintesi
Elettronica
Il controllo delle correnti all’interno dei nostri StringBox viene effettuato tramite la scheda elettronica per il controllo delle stringhe. Da 8 a 32 canali con sensori a effetto Hall o sensori shunt. Porta di comunicazione RS485, alimentazione 24 VDC, protocollo Modbus.
Caratteristiche
12 sensori Hall da 50A per 2 ingressi ciascuno. Misura continua della corrente su ogni stringa, acquisita in tempo reale e trasmessa alla piattaforma SunGuard.

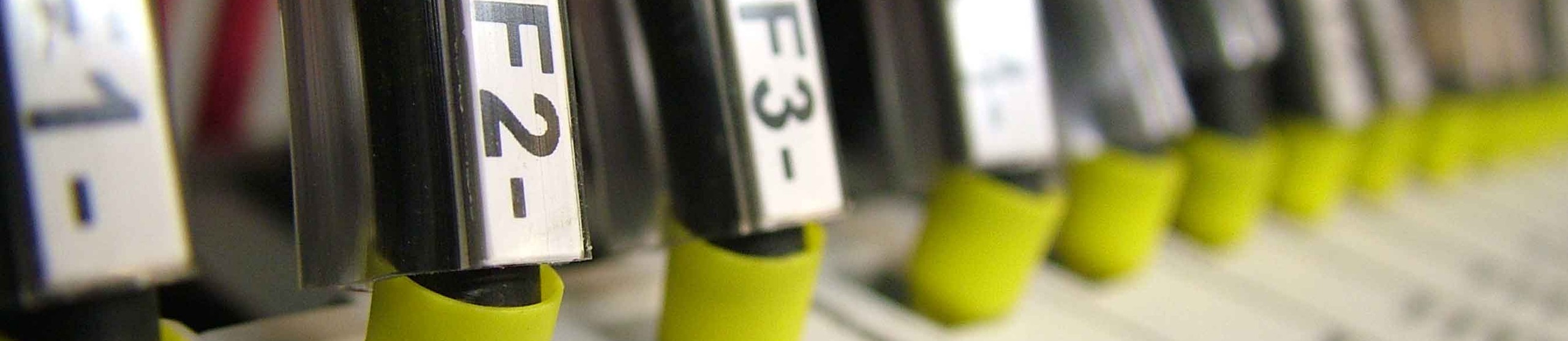

Scaricatore di sovratensioni Tipo 2 a 1000V con tre varistori autoprotetti. Fusibili di stringa 10/12A 1000Vdc 10×38 su tutti gli ingressi. Sezionatore generale 4×280A con 2 poli in parallelo; bobina di sgancio e segnalazione remota su richiesta.
Protocollo Modbus RTU a 9600 bps, indirizzamento meccanico da 1 a 254. Porta seriale aggiuntiva per il collegamento di una o più SunGuard Sensor Box.
Terminali a vite su 32 ingressi, cavi in ingresso max 64×6mm² tramite pressacavo. LED di segnalazione corrente attiva e alimentazione 24VDC. Classe 2, doppio isolamento.
Piattaforma
Dati
Lo String Box comunica con il datalogger SGE via RS485 Modbus RTU. I dati di corrente per ogni stringa sono acquisiti ogni 5 minuti, trasmessi alla Centrale Operativa e resi disponibili sulla dashboard cloud, con storico e reportistica.
Allarmi
Anomalie di produzione, scaricatori intervenuti o stringhe fuori parametro generano allarmi con escalation configurabile — e notifica al NOC e, se previsto, al responsabile di impianto.
Dati tecnici
| Codice prodotto | SG-QDC32/16 |
| Corrente massima ingresso | 32 × 10/12A |
| Tensione massima di uscita | 1000 Vdc |
| Terminali di ingresso | 32 (morsetti a vite) |
| Terminali di uscita | 2 morsetti a barra |
| Grado di protezione | IP66 |
| Temperatura di esercizio | −20°C / +45°C |
| Isolamento potenza/controllo | 2500 Vac |
| Isolamento quadro | Classe 2, doppio isolamento |
| Dimensioni (mm) | 720 × 910 × 320 |
| Cavi in ingresso | Max 64 × 6mm² (pressacavo) |
| Alimentazione IN | 230 Vac ausiliaria |
| Alimentazione OUT | 24 Vdc, 1.5A |
Protezioni
| Scaricatore sovratensioni | Tipo 2 · 1000V · 3 varistori autoprotetti |
| Sezionatore generale uscita | 4×280A (2 poli in parallelo) |
| Fusibili di stringa | 10/12A · 1000Vdc · 10×38 |
| Opzionale | Bobina di sgancio |
Comunicazione e misura
| Protocollo | RS485 Modbus RTU |
| Velocità | 9600 bps |
| Indirizzamento | Da 1 a 254 meccanico |
| Sensori Hall | 12 sensori · max 50A · 2 ingressi/sensore |
| Indicatori | LED corrente attiva · LED 24Vdc |
