Datalogger SGE

Il cuore del monitoraggio.
Progettato da noi.

Il Datalogger SGE è il dispositivo che abbiamo progettato e che produciamo internamente: il punto in cui l’impianto inizia a parlare con la Centrale Operativa. Acquisisce i parametri elettrici da ogni nodo di campo e li trasmette in modo sicuro verso il cloud SunGuard.

In campo

Da 1 a più Datalogger per acquisire ogni tipologia di dato disponibile sul campo FV.

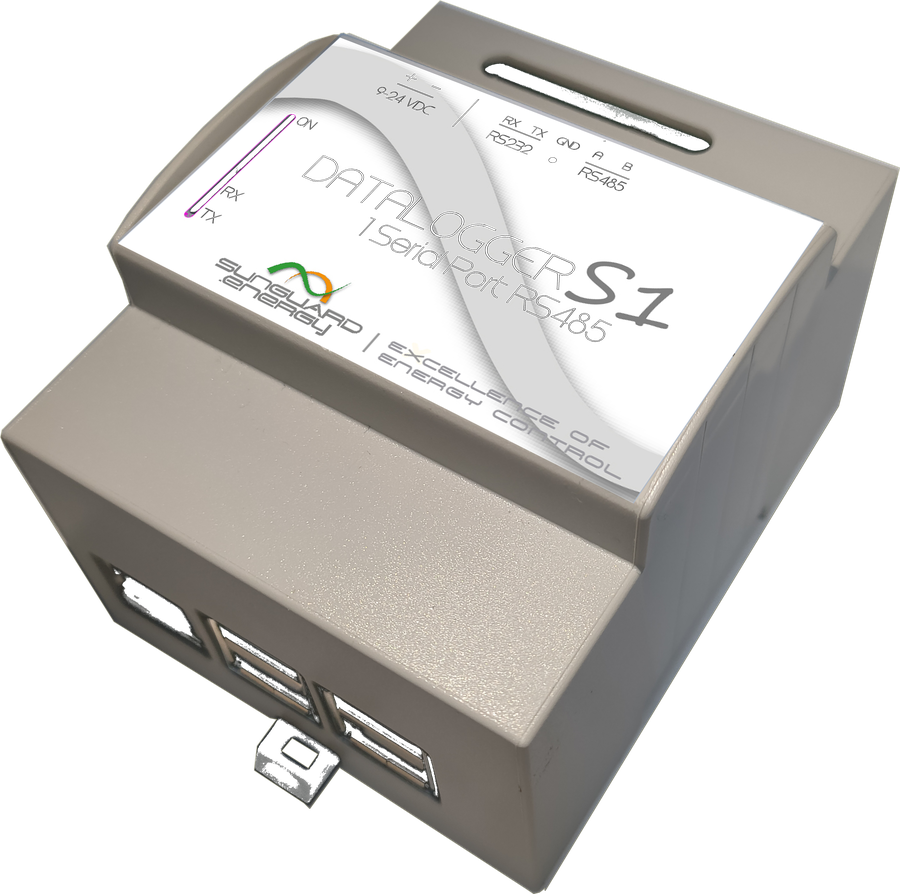

Datalogger SunGuard Energy S1

Dispositivo

I Datalogger SunGuard Energy

Si connette a inverter, meter, analizzatori di rete, quadri di campo, Controllori Centrali d’Impianto e sistemi di accumulo BESS. Un buffer locale protegge i dati in caso di caduta di connettività; il firmware si aggiorna da remoto.

Non un adattatore di terze parti: il cuore fisico del monitoraggio SunGuard.

Compatibilità

55 marche, 3.651 dispositivi, vent’anni di installazioni.

La libreria di driver copre oltre cinquantacinque marche e 3.651 dispositivi, comprese installazioni degli ultimi vent’anni. Comunica nativamente tramite Modbus RTU/TCP, RS-485, SunSpec — lo standard aperto per il fotovoltaico — IEC 61850 e i protocolli proprietari dei principali costruttori.

Nessun lock-in: se un dispositivo non è ancora in lista, il team valuta l’integrazione insieme al progetto.

Verifica la compatibilità

Architettura

Master-Slave, multiprotocollo, varianti su progetto.

Scalabilità

Modalità Master-Slave

È possibile usare fino a 100 datalogger sullo stesso impianto in modalità Master-Slave. In questa configurazione un datalogger Master raccoglie i dati da tutti i datalogger Slave della rete e li trasmette come unico flusso alla piattaforma SunGuard Energy — semplificando la comunicazione e riducendo il numero di connessioni verso l’esterno. Il numero di porte seriali disponibili e la possibilità di dislocare i datalogger sull’impianto permettono di ottimizzare il cablaggio e coprire installazioni di qualsiasi estensione.

CCI

Datalogger Interface Multiprotocol

Il Datalogger Interface Multiprotocol è l’interfaccia tra il Controllore Centrale d’Impianto e l’impianto fotovoltaico. Il Controllore Centrale d’Impianto invia i comandi al Datalogger Interface Multiprotocol, che li traduce e li trasferisce agli inverter presenti sull’impianto; in senso inverso, raccoglie i dati dell’impianto e li rende disponibili al Controllore Centrale d’Impianto in formato uniforme. In questo modo il Controllore Centrale d’Impianto è sollevato dall’onere di conoscere protocolli, marche e modelli di inverter presenti sull’impianto.

Su misura

Soluzioni custom

Per progetti particolari vengono realizzate versioni ad hoc (modelli Nx). Quando l’architettura standard non è sufficiente — per requisiti di connettività, numero di porte, integrazione con sistemi proprietari o ambienti certificati — il team di ingegneria SunGuard Energy progetta una variante su misura, mantenendo la stessa piattaforma software e la piena compatibilità con l’ecosistema di monitoraggio.

Danfoss Fimer Gefran ABB Siemens Refusol Bonfiglioli Helios Soltec Valenia Sunwave Landis+Gyr DPE Electronics Actaris Siel Itron Delta ISK Santerno Italweber Friem Jema Italcoel Schuco Kostal Socomec Kaco Samil Power Fronius Solarmax Mastervolt Aros Racoma Ingeteam Sungrow Weidmuller Seneca Schneider Electric SMA Sunways Answer EMH Powerone Gavazzi AEG Power Solutions

Dispositivi e protocolli

Un punto di acquisizione, l’intero parco in campo.

Inverter fotovoltaici

55 marche, 3.651 dispositivi. Driver in aggiornamento continuo, comprese macchine degli ultimi vent’anni.

Meter e analizzatori

Contatori fiscali, meter e analizzatori di rete: la misura entra nella stessa linea del tempo degli inverter.

CCI, String Box, BESS

Controllori Centrali d’Impianto, quadri di campo e sistemi di accumulo: un unico flusso verso la piattaforma.

Sensoristica ambientale

Meteo Station e sonde di campo, acquisite insieme alla produzione per il Performance Ratio.

Modbus RTU Modbus TCP RS-485 IEC 61850 SunSpec Proprietari

Specifiche tecniche principali

Serie S, Interface Multiprotocol, varianti Nx.

ParametroSpecifiche
Modelli disponibiliSerie S (1, 2, 3, 4, 5 porte RS485) · Interface Multiprotocol · Nx (versioni ad hoc per progetti speciali)
Porte seriali RS485Da 1 a 5 (Serie S) — consente di distribuire i datalogger sull’impianto per ottimizzare il cablaggio
ConnettivitàEthernet · Wi-Fi
Alimentazione24 VDC
InstallazioneMontaggio su guida DIN
Interfaccia di configurazioneWeb integrata — configurazione e verifica della comunicazione con gli apparati dell’impianto
ScalabilitàFino a 100 datalogger sullo stesso impianto in modalità Master-Slave
ApplicazioniImpianti fotovoltaici, idrici e altri impianti ad energia rinnovabile
Interface MultiprotocolInterfaccia tra CCI e impianto FV — traduce i comandi del CCI verso qualsiasi marca e modello di inverter (compatibilità con installazioni degli ultimi 20+ anni)
