Monitorización de string
12 sensores Hall de 50A para 2 entradas cada uno. Medida continua de la corriente en cada string, adquirida en tiempo real y transmitida a la plataforma SunGuard.
Cuadros de campo
Cuadro DC de 32 entradas con 16 canales de medida de 50A. IP66, RS485 Modbus RTU, alimentación auxiliar 24VDC integrada. Diseñado para convivir con inversores de distintas marcas, en plantas de cualquier tamaño.
Strings
SG-QDC32/16

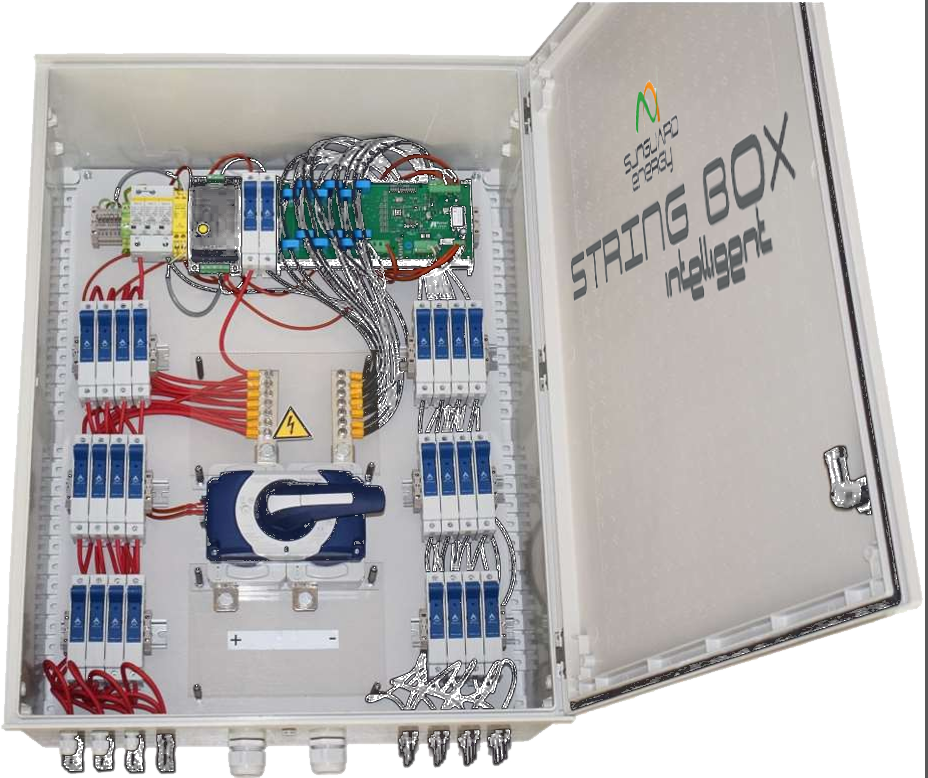

Los String Box SunGuard se instalan en cualquier tipo de inversor y planta. Monitorizan la corriente de cada string y pueden equiparse con bobina de disparo.
Comunican con la SunGuard Box vía RS485 e integran una alimentación 24VDC y un puerto serie adicional para una o varias Sensor Box.
En resumen
Electrónica
El control de las corrientes dentro de nuestros StringBox se realiza mediante la placa electrónica para el control de los strings. De 8 a 32 canales con sensores de efecto Hall o sensores shunt. Puerto de comunicación RS485, alimentación 24 VDC, protocolo Modbus.
Características
12 sensores Hall de 50A para 2 entradas cada uno. Medida continua de la corriente en cada string, adquirida en tiempo real y transmitida a la plataforma SunGuard.
Descargador de sobretensiones Tipo 2 a 1000V con tres varistores autoprotegidos. Fusibles de string 10/12A 1000Vdc 10×38 en todas las entradas. Seccionador general 4×280A con 2 polos en paralelo; bobina de disparo y señalización remota bajo pedido.
Protocolo Modbus RTU a 9600 bps, direccionamiento mecánico de 1 a 254. Puerto serie adicional para la conexión de una o varias SunGuard Sensor Box.
Terminales de tornillo en 32 entradas, cables de entrada máx. 64×6mm² mediante prensacables. LED de señalización de corriente activa y alimentación 24VDC. Clase 2, doble aislamiento.
Plataforma
Datos
El String Box comunica con el datalogger SGE vía RS485 Modbus RTU. Los datos de corriente de cada string se adquieren cada 5 minutos, se transmiten a la Central Operativa y se ponen a disposición en el dashboard cloud, con histórico e informes.
Alarmas
Las anomalías de producción, los descargadores que han intervenido o los strings fuera de parámetro generan alarmas con escalado configurable — y notificación al NOC y, si está previsto, al responsable de planta.
Datos técnicos
| Código de producto | SG-QDC32/16 |
| Corriente máxima de entrada | 32 × 10/12A |
| Tensión máxima de salida | 1000 Vdc |
| Terminales de entrada | 32 (bornes de tornillo) |
| Terminales de salida | 2 bornes de barra |
| Grado de protección | IP66 |
| Temperatura de funcionamiento | −20°C / +45°C |
| Aislamiento potencia/control | 2500 Vac |
| Aislamiento del cuadro | Clase 2, doble aislamiento |
| Dimensiones (mm) | 720 × 910 × 320 |
| Cables de entrada | Máx. 64 × 6mm² (prensacables) |
| Alimentación IN | 230 Vac auxiliar |
| Alimentación OUT | 24 Vdc, 1.5A |
Protecciones
| Descargador de sobretensiones | Tipo 2 · 1000V · 3 varistores autoprotegidos |
| Seccionador general de salida | 4×280A (2 polos en paralelo) |
| Fusibles de string | 10/12A · 1000Vdc · 10×38 |
| Opcional | Bobina de disparo |
Comunicación y medida
| Protocolo | RS485 Modbus RTU |
| Velocidad | 9600 bps |
| Direccionamiento | De 1 a 254 mecánico |
| Sensores Hall | 12 sensores · máx 50A · 2 entradas/sensor |
| Indicadores | LED de corriente activa · LED 24Vdc |
